Transformer 작동 방식: 유형, 구조, 응용 분야 및 제한 사항

무엇입니까 트랜스포머 ?

변압기는 전자기 유도를 통해 두 개 이상의 회로 사이에 에너지를 전달하는 전기 장치입니다. 전압 변환, 전류 조절 및 전기 절연 직접적인 전기 연결 없이. 코어에서 변압기는 공유 자기 코어를 감싸는 두 개 이상의 와이어 코일(권선)로 구성됩니다. 교류 전류가 1차 권선을 통해 흐를 때 2차 권선에 전압을 유도하는 변화하는 자기장이 생성됩니다. 이것이 바로 패러데이의 전자기 유도 법칙입니다.

변압기는 작동 주파수에 따라 크게 두 가지 주요 유형으로 분류됩니다. 저주파 변압기 (일반적으로 50~60Hz에서 작동) 및 고주파 변압기 (수 kHz에서 최대 수 MHz까지 작동) 두 가지 유형 모두 전력 시스템, 산업 장비, 가전제품, 재생 에너지 인프라 전반에 걸쳐 없어서는 안 될 요소입니다.

역사적 맥락: 트랜스포머가 어떻게 세상에 전력을 공급하게 되었는가

변압기는 1831년 전자기 유도를 발견한 마이클 패러데이(Michael Faraday)에 의해 처음으로 시연되었습니다. 오늘날 우리가 알고 있는 실용적인 변압기는 Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. 및 Westinghouse 팀을 포함한 엔지니어들이 1880년대에 개발했습니다. Edison의 DC 시스템과 Tesla/Westinghouse의 AC 시스템 사이의 "전류 전쟁"은 AC가 결정적으로 승리했습니다. 그 이유는 변압기가 장거리 전송을 위해 전압을 올렸다가 안전한 가정용 사용을 위해 다시 낮출 수 있었기 때문입니다. 이는 당시 DC 기술이 효율적으로 달성할 수 없었던 일이었습니다.

20세기 초에 변압기는 전 세계적으로 전력망의 중추를 형성했습니다. 오늘날, 스마트폰 충전기 내부의 작은 페라이트 코어 변압기부터 대규모까지 1,000MVA 단위 국가 전력망 변전소에서 변압기 기술은 사실상 모든 현대 전기 인프라를 뒷받침합니다.

변압기 기본 사항: 전압, 권선비 및 효율

변압기의 기본 작동은 권선비, 즉 1차 권선(N₁)과 2차 권선(N2)의 권선 수 비율에 따라 결정됩니다.

• 승압 변압기 : N² > N₁ → 2차 전압이 1차 전압보다 높음(예: 장거리 송전을 위해 발전소 출력을 400kV까지 승압)

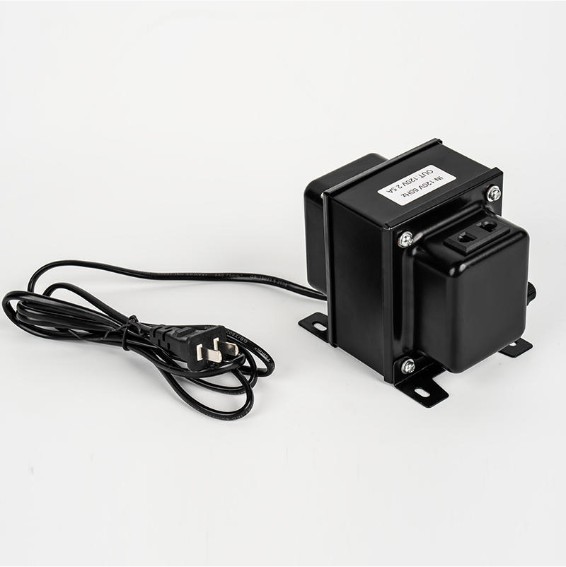

• 강압 변압기 : N² < N₁ → 2차 전압이 1차 전압보다 낮음(예: 가정용 11kV 배전을 230V로 강압)
• 절연 변압기 : N₁ = N² → 양측 동일 전압, 전기 안전 및 소음 차단에 사용

전압 관계는 V₁/V₂ = N₁/N₂입니다. 결과적으로 전류는 I₁/I₂ = N₂/N₁와 같이 역으로 변환됩니다. 현대 전력 변압기는 다음과 같은 목표를 달성합니다. 95%~99.5%의 효율성 , 지금까지 만들어진 가장 효율적인 전기 기계 중 하나입니다. 손실은 구리 손실(권선의 I²R 가열)과 코어 손실(자기 코어의 히스테리시스 및 와전류 손실)이라는 두 가지 소스에서 발생합니다.

변압기 구조: 핵심 구성 요소 설명

변압기의 작동 방식을 이해하려면 주요 구조 구성 요소를 알아야 합니다.

자기 코어

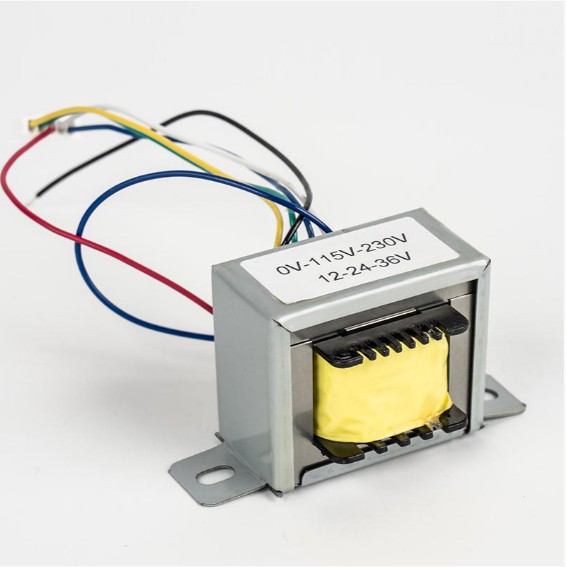

코어는 권선 사이의 자속을 전달합니다. 저주파 변압기는 적층 실리콘 강철 코어(0.25~0.5mm 두께의 시트)를 사용하여 50/60Hz에서 와전류 손실을 최소화합니다. 고주파 변압기는 kHz-MHz 주파수에서 코어 손실이 더 낮은 페라이트 코어 또는 분말 철 코어를 사용합니다. 코어 형상은 다양합니다. 일반적인 모양에는 E-I 코어, 토로이달 코어 및 U-I 코어가 포함되며 각 코어는 자속 효율성, 권선 용이성 및 EMI 차폐 측면에서 특정한 이점을 갖습니다.

1차 및 2차 권선

권선은 코어 주위에 감겨진 절연 구리(또는 때로는 알루미늄) 와이어 코일입니다. 1차 권선은 입력 AC 전원을 수신합니다. 2차측은 출력 전력을 전달합니다. 다중 권선 설계는 여러 출력 전압을 동시에 제공할 수 있습니다. 절연 등급(A, B, F, H)에 따라 최대 허용 온도가 결정됩니다. 클래스 H 절연은 최대 180°C까지 견딜 수 있습니다. , 고부하 산업용 변압기에 적합합니다.

절연 및 냉각 시스템

대형 전력 변압기는 절연 및 방열을 위해 광유 또는 합성 에스테르 유체에 담가집니다. 더 작은 건식 변압기는 공기 냉각 또는 수지 캡슐화(주조 수지 변압기)를 사용합니다. 오일 냉각식 장치는 OFAF(강제 오일 및 공기 냉각) 시스템을 배치하여 최대 정격을 처리할 수 있습니다. 1,000MVA 이상 .

변압기 작동 방식: 단계별 전자기 프로세스

1. AC 전압이 1차 권선에 적용되어 이를 통해 교류 전류가 구동됩니다.
2. 이 교류 전류는 인가 전압에 비례하고 주파수 및 회전 수에 반비례하여 코어에 시간에 따라 변하는 자속을 생성합니다(패러데이의 법칙: V = N × dΦ/dt).
3. 자속은 코어를 통해 2차 권선으로 효율적으로 전달됩니다.
4. 변화하는 자속은 권선비에 의해 결정되는 출력 전압인 2차 권선에 EMF(기전력)를 유도합니다.
5. 부하가 2차측에 연결되면 전류가 흐르고 변압기는 자동으로 1차측 전류를 조정하여 에너지 균형(손실 손실)을 유지합니다.

이 프로세스는 완전히 수동적입니다. 기존 변압기에는 움직이는 부품이나 능동 스위칭이 없습니다. 이것이 바로 변압기가 탁월한 신뢰성과 긴 작동 수명을 제공하는 이유입니다. 25~40세 잘 관리된 전력 변압기의 경우.

저주파 변압기와 고주파 변압기

저주파 변압기와 고주파 변압기의 차이점은 작동 주파수뿐만 아니라 코어 재료, 물리적 크기, 효율성 프로파일 및 애플리케이션 적합성에 영향을 미칩니다.

저주파 변압기: 강점 및 사용 사례

저주파 변압기는 유틸리티 AC 전원(50 또는 60Hz)에서 직접 작동하며 다음과 같은 특징으로 유명합니다. 신뢰성, 전기 절연 품질, 높은 서지 전류 처리 능력 . 그들은 배전, 산업 자동화, 전기 용접, 재생 에너지 시스템의 일꾼입니다. 예를 들어, 태양광 인버터 시스템의 100kVA 저주파 절연 변압기는 DC에서 파생된 AC를 그리드 전압으로 변환할 뿐만 아니라 인버터와 그리드를 모두 오류 전류로부터 보호하는 갈바닉 절연을 제공합니다.

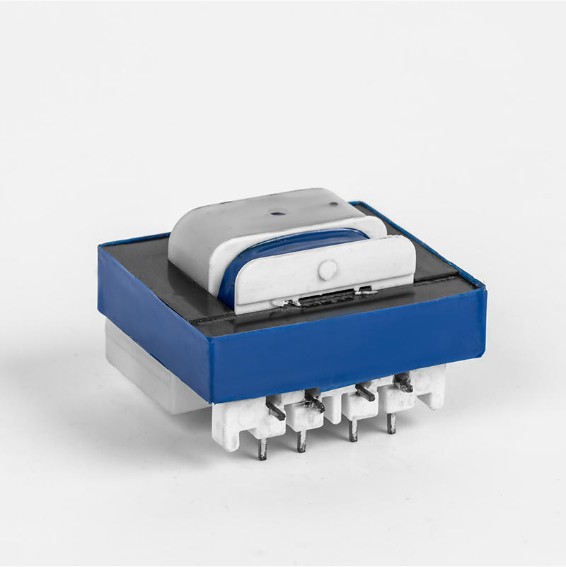

Ningbo Chuangbiao Electronic Technology Co., Ltd.는 이 분야에서 명성을 쌓아왔습니다. 저주파 변압기 제조 분야의 선두주자인 이 회사는 전압 조정기, 전기 용접기, 광전지 인버터, 에너지 저장 시스템, HVAC 및 가전제품을 포괄하는 응용 분야용 제품을 설계합니다. 용접 장비에서 변압기는 일관된 용접 품질에 중요한 안정적인 용접 전압과 전류를 제공합니다. 광전지 인버터에서 해당 장치는 태양광 패널의 DC 전력을 그리드 호환 AC로 변환하는 동시에 대부분의 국가 그리드 코드에서 요구하는 갈바닉 절연을 제공합니다. 배터리 에너지 저장 시스템에서 양방향 저주파 변압기는 충전 및 방전 주기를 모두 처리하여 재생 에너지 통합의 전반적인 효율성을 향상시킵니다.

고주파 변압기: 강점 및 사용 사례

고주파 변압기는 주전원 AC가 먼저 DC로 정류된 다음 변압기에 공급되기 전에 고주파(일반적으로 20kHz~300kHz)로 전환되는 스위치 모드 전원 공급 장치(SMPS)의 활성화 구성 요소입니다. 더 높은 주파수에서 작동한다는 것은 동일한 정격 전력에 대해 코어가 극적으로 더 작아질 수 있음을 의미합니다. 에이 65W 노트북 충전기 고주파 변환을 사용하면 손바닥에 딱 맞습니다. 동등한 50Hz 변압기는 벽돌 크기입니다. 소형화가 중요한 통신 전원 공급 장치, 의료 영상 장비, EV 온보드 충전기 및 LED 드라이버에는 고주파 설계가 필수적입니다.

산업 전반에 걸친 변압기의 주요 응용 분야

송전 및 배전

전기 에너지는 일반적으로 11kV에서 25kV 사이의 전압으로 발전소에서 생성됩니다. 승압 변압기는 이를 다음과 같이 높입니다. 220kV, 400kV 또는 765kV 장거리 전송의 경우 저항 손실을 획기적으로 줄입니다(전력 손실 = I²R이므로 전압을 두 배로 늘리고 전류를 절반으로 줄이면 손실이 75% 감소합니다). 목적지에서 강압 변압기는 최종 사용자를 위해 점진적으로 전압을 33kV, 11kV, 최종적으로 230/400V로 줄입니다.

산업용 용접 및 제조

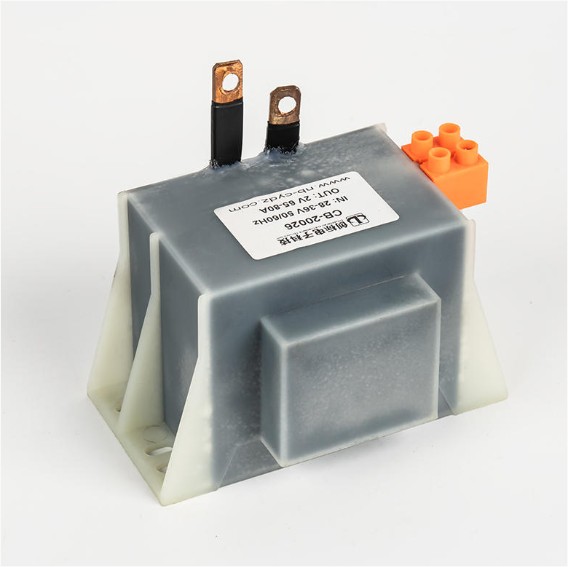

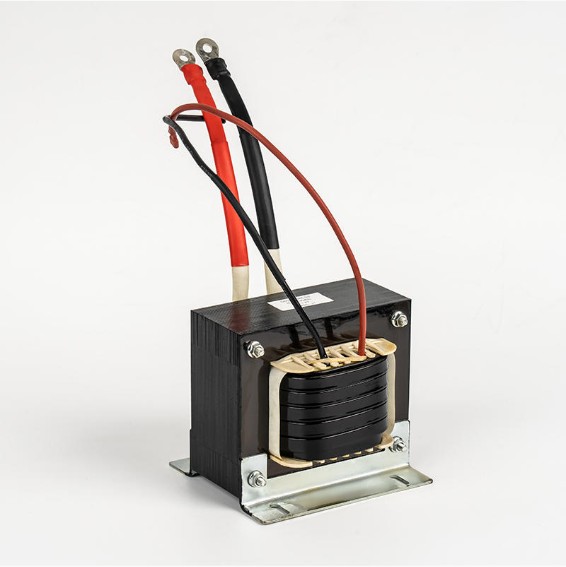

전기 아크 용접기는 저주파 변압기를 사용하여 주 전압(230V 또는 400V)을 아크 용접에 필요한 저전압(20~80V)으로 변환하는 동시에 매우 높은 전류를 공급합니다. 일반적으로 100~500A 이상 . 변압기의 고유한 누설 인덕턴스는 용접 아크를 안정화하는 자연적인 전류 제한 특성을 제공하며, 이는 산업 제조에서 일관된 용접 품질에 필수적입니다.

재생 가능 에너지: 태양광 인버터 및 에너지 저장 장치

광전지(PV) 시스템에서 스트링 또는 중앙 인버터 내의 저주파 변압기는 태양광 패널에서 처리된 DC를 그리드 호환 AC로 변환하는 동시에 많은 그리드 표준에서 요구하는 갈바닉 절연을 제공합니다. 배터리 에너지 저장 시스템(BESS)에서 양방향 변압기는 충전(AC→DC) 및 방전(DC→AC) 주기를 모두 처리합니다. 2024년 전 세계 설치된 태양광 용량은 1.6TW를 넘어섰습니다. , 이는 이 부문에서 신뢰할 수 있는 변압기 기술에 대한 수요가 엄청나게 증가하고 있음을 나타냅니다.

가전제품 및 조명

에어컨의 변압기는 가변 속도 압축기 드라이브 및 팬 모터를 위해 AC를 DC로 변환합니다. 조명 시스템에서 변압기(고주파 변압기가 있는 전자식 안정기 포함)는 형광등 및 LED 설비에 대한 전압과 전류를 조절합니다. HVAC 및 냉동 시스템의 저주파 절연 변압기는 민감한 제어 전자 장치를 전력선 교란으로부터 보호하여 다양한 그리드 조건에서 안정적이고 효율적인 냉각 또는 난방 작동을 보장합니다.

변압기 단점 및 제한 사항

장점에도 불구하고 변압기에는 엔지니어가 시스템 설계 중에 고려해야 할 실질적인 제한 사항이 있습니다.

• AC 전용 작동 : 기존 변압기는 교류로만 작동합니다. DC 전압은 먼저 AC로 변환되지 않으면 변환될 수 없습니다. 이것이 바로 DC 기반 시스템에 고주파 변압기가 통합된 인버터 또는 변환기가 필요한 이유입니다.
• 저주파에서의 크기와 무게 : 저주파 작동에는 더 큰 코어와 더 많은 구리 권선이 필요합니다. 10kVA, 50Hz 변압기의 무게는 50~80kg으로 공간이 제한되어 있거나 휴대 가능한 환경에서는 실용적이지 않습니다.
• 무부하 코어 손실 : 히스테리시스 및 와전류 손실은 무부하에서도 변압기에 전원이 공급될 때마다 발생합니다. 10% 부하로 작동하는 대형 배전 변압기는 여전히 무부하 손실의 100%를 발생시켜 경부하 네트워크의 효율성을 감소시킵니다.
• 고조파 왜곡 감도 : 비선형 부하(VFD, UPS 정류기, EV 충전기)는 변압기 권선에 고조파 전류를 주입하여 추가 가열 및 노화 가속화를 유발합니다. K-인자 정격 설계가 없으면 표준 변압기를 사용해야 할 수도 있습니다. 명판 용량의 50~70%로 감소 고조파 부하가 심한 경우.
• 통전 시 돌입 전류 : 처음 스위치를 켰을 때 변압기는 여러 사이클 동안 정격 전류의 8~12배에 달하는 돌입 전류를 끌어올 수 있으므로 불필요한 트립을 방지하기 위해 적절하게 보정된 보호 계전기가 필요합니다.
• 환경 문제(기름 충전형) : 미네랄 오일로 채워진 변압기는 화재 및 유출 위험이 있습니다. 이로 인해 특히 실내, 지하 및 환경에 민감한 설치를 위한 건식 및 생분해성 천연 에스테르 유체 설계의 채택이 늘어나고 있습니다.

결론: 귀하의 애플리케이션에 적합한 변압기 선택

저주파든 고주파든 변압기는 현대 전기 시스템에서 대체할 수 없는 상태로 남아 있습니다. 올바른 선택은 특정 운영 요구 사항에 따라 다릅니다.

• 필요한 경우 고전력, 견고한 전기 절연, 서지 내성 및 직접 그리드 주파수 작동 — 배전, 산업용 용접, 태양광 인버터, HVAC 또는 에너지 저장의 경우 저주파 변압기가 적절한 선택입니다.
• 필요한 경우 소형 크기, 경량 패키징 및 스위치 모드 회로에 통합 — 노트북 충전기, 통신 전원, 의료 기기 또는 EV 온보드 충전기의 경우 고주파 변압기가 최적의 솔루션입니다.

재생 가능 발전, 분산형 배터리 저장 및 EV 인프라 확대를 통해 에너지 시스템이 발전함에 따라 고성능 변압기에 대한 수요가 가속화되고 있습니다. 비정질 및 나노결정 코어 재료의 발전, 향상된 절연 시스템, 스마트 모니터링(실시간 부하, 온도 및 상태 진단 기능을 갖춘 IoT 지원 변압기)은 효율성과 신뢰성을 새로운 차원으로 끌어올리고 있습니다. 변압기 작동 방식 이해 이는 단순히 학술적인 것이 아니라 현대 산업과 일상 생활에 전력을 공급하는 전기 시스템을 설계, 지정 및 유지 관리하기 위한 기초 지식입니다.
