변압기는 무엇을 합니까?

핵심 답변

에이 변압기 전자기 유도를 통해 두 개 이상의 회로 사이에 전기 에너지를 전달하고, 주파수를 변경하지 않고 전압 레벨 변경 . 실질적으로 장거리 전송을 위해 전압을 높이거나(예: 11kV에서 400kV로) 안전한 최종 사용을 위해 전압을 낮춥니다(예: 전자 제품의 경우 240V에서 12V로). 전압 변환 외에도 변압기는 전기 절연을 제공하고 전류를 조절하며 서지로부터 장비를 보호합니다.

현대 변압기는 다음과 같은 효율성을 달성합니다. 95% ~ 99% , 사용 중인 가장 효율적인 전기 장치 중 하나입니다. 수백 메가와트를 처리하는 변전소에서든 휴대폰 충전기 내부의 소형 장치에서든 기본 원리인 패러데이의 전자기 유도 법칙은 동일하게 유지됩니다.

변압기의 종류와 응용

변압기는 작동 주파수, 구성 및 용도에 따라 크게 분류됩니다. 차이점을 이해하면 특정 시스템에 적합한 장치를 선택하는 데 도움이 됩니다.

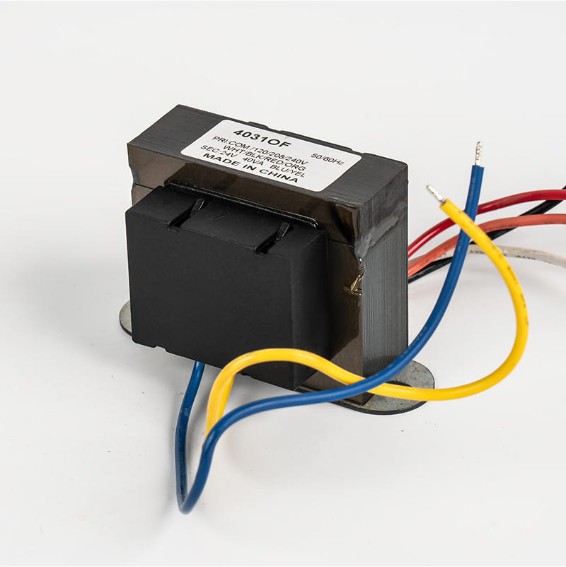

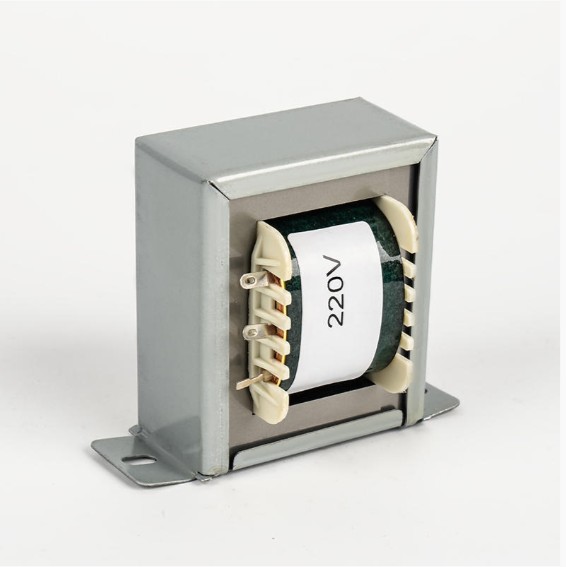

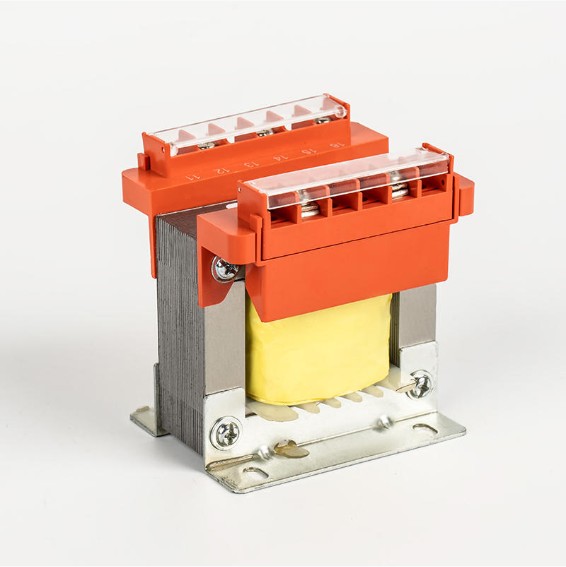

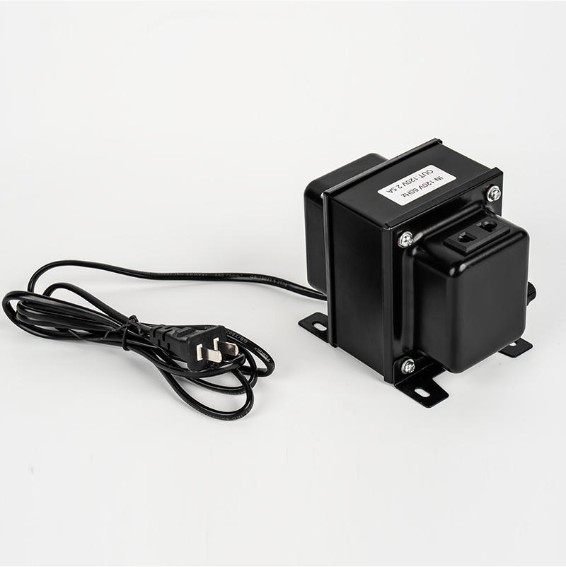

저주파 변압기

저주파 변압기는 표준 전력망 주파수에서 작동합니다. 50Hz 또는 60Hz . 와전류 손실을 최소화하기 위해 적층 실리콘 강철 코어를 사용합니다. 주요 장점으로는 견고성, 높은 전력 처리 용량, 긴 서비스 수명(적절한 유지 관리를 통해 종종 25년을 초과) 등이 있습니다.

에이pplications of low frequency transformers span a wide range of industries:

• 전력 분배: 송전 전압에서 소비자 전압으로 단계적으로 낮아지는 그리드 변전소
• 산업 제어: 안정적인 고전류 출력이 필요한 전압 조정기, 안정기 및 전기 용접기
• 조명 및 가전제품: 디밍 시스템, HVAC 압축기 드라이브 및 냉동 장치
• 새로운 에너지: 태양광 패널의 DC를 그리드 호환 AC로 변환하는 태양광(PV) 인버터 및 충전/방전 주기를 관리하는 에너지 저장 시스템

Ningbo Chuangbiao Electronic Technology Co., Ltd.는 이러한 까다로운 환경을 위해 설계된 저주파 변압기를 전문으로 하며 전력, 산업, 조명, 가전제품 및 신에너지 부문 전반에 걸쳐 효율적인 전력 변환과 안정적인 보호를 보장하는 제품을 제공합니다.

고주파 변압기

고주파 변압기는 다음에서 작동합니다. 20kHz~수MHz . 철심의 경우 코어 손실이 주파수에 따라 증가하기 때문에 대신 페라이트 또는 분말 철심을 사용합니다. 가장 큰 이점은 크기입니다. 50Hz 장치와 동일한 전력을 처리하는 고주파 변압기는 10~100배 더 작고 가벼워짐 .

일반적으로 SMPS(스위치 모드 전원 공급 장치), 통신 장비, 의료 기기, 전기 자동차(EV) 온보드 충전기에 사용됩니다.

변류기 연결: 작동 방식 및 중요한 이유

에이 current transformer (CT) is a measurement device that produces a reduced, proportional current in its secondary winding, allowing safe measurement of high-current circuits. Correct connection is critical for both accuracy and safety.

표준 CT 연결 절차

1. 1차 도체(측정 중인 선로)를 CT 창을 통과시키거나 1차 단자(P1, P2)에 연결합니다.
2. 보조 단자(S1, S2)를 측정 장비(일반적으로 5A 또는 1A 정격 전류계 또는 에너지 미터)에 연결합니다.
3. 전류가 흐르는 CT의 2차측을 개방된 상태로 두지 마십시오. 에이n open secondary can generate dangerously high voltages (potentially thousands of volts) due to the unimpeded magnetomotive force.
4. 보호 계전기 애플리케이션의 올바른 위상 관계를 보장하려면 극성 표시(도트 규칙 또는 P1/S1 표시)를 준수하십시오.
5. 부동 전압 위험을 방지하기 위해 표준 방식에 따라 하나의 보조 터미널(일반적으로 섀시에 접지된 S2 또는 S1)을 접지합니다.

일반적인 CT 비율은 다음과 같습니다. 100:5, 200:5, 400:5, 1000:5A . 작은 CT 비율을 선택하면 포화 및 측정 오류가 발생합니다. 크기가 너무 크면 일반 부하에서 정확도가 떨어집니다. 주문 시 항상 CT 정확도 등급(예: 측정용 클래스 0.5, 보호용 클래스 5P)을 지정하십시오.

패드 장착 변압기: 설치 및 주요 고려 사항

에이 pad mount transformer is a ground-level, tamper-resistant unit housed in a locked steel cabinet, connected to an underground distribution network. It is the standard solution for suburban and commercial areas where aerial lines are impractical or undesirable.

일반적인 등급 범위는 다음과 같습니다. 25kVA ~ 2,500kVA 1차 전압은 4 kV ~ 35 kV이고 2차 전압은 120/240 V(단상) 또는 208Y/120 V ~ 480Y/277 V(3상)입니다.

주요 설치 요구 사항

• 콘크리트 패드: 제조업체 사양에 따라 수평이고, 구조적으로 등급이 지정되고 크기가 조정되어야 합니다(일반적으로 캐비닛 설치 공간보다 3~6인치 확장됨).
• 클리어런스: 고전압 측에 최소 3피트의 빈 작업 공간이 있어야 합니다. NEC 지침에 따라 건물로부터 10피트 간격을 유지합니다.
• 케이블 라우팅: 지하 케이블은 습기와 설치류로부터 밀봉된 도관 슬리브를 통해 들어갑니다.
• 접지: 캐비닛과 중성선은 현지 토양 저항 요구 사항(일반적으로 <25Ω)에 따라 구동되는 접지봉에 결합되어야 합니다.
• 오일 봉쇄: 많은 관할권에서는 토양 오염을 방지하기 위해 오일로 채워진 장치 아래에 보조 봉쇄 둔턱 또는 흡수 패드를 요구합니다.

변압기와 변전소: 함께 작동하는 방법

에이 substation is a facility that switches, transforms, and regulates electrical power. Transformers are its central components, performing the actual voltage conversion between transmission and distribution levels.

에이 typical utility substation workflow looks like this:

1. 전송선 입력: 전력은 발전소에서 115kV, 230kV 또는 500kV에 도달합니다.
2. 강압 변압기: 에이 large power transformer reduces voltage to 12.47 kV, 13.8 kV, or 34.5 kV for primary distribution.
3. 개폐 장치 및 보호: 회로 차단기, 차단 스위치 및 보호 계전기는 밀리초 이내에 오류를 격리합니다.
4. 배전 변압기: 기둥 장착형 또는 패드 장착형 장치는 주거용 및 상업용으로 전압을 120/240V 또는 480V로 더욱 낮춥니다.

에이 single substation power transformer can handle 10MVA ~ 1,000MVA 무게는 수백 톤에 이릅니다. 이러한 장치가 고장나면 지역 전체가 몇 주 동안 정전될 수 있으므로 변전소 변압기 모니터링 및 유지 관리가 중요한 인프라 작업으로 간주됩니다.

변압기 확인 방법: 테스트 방법 및 찾아야 할 사항

정기적인 테스트를 통해 예상치 못한 고장을 방지하고 변압기 서비스 수명을 연장합니다. 적절한 테스트는 변압기 유형과 사용 가능한 장비에 따라 다릅니다.

기본적인 시각적 및 물리적 검사

• 오일 누출, 부식, 부싱 균열 또는 냉각 핀 손상을 검사하십시오.
• 투시창을 통해 오일 레벨을 확인하십시오. 오일이 적으면 냉각 및 절연 내력이 저하됩니다.
• 비정상적인 윙윙거리는 소리, 윙윙거리는 소리 또는 딱딱거리는 소리가 들리는지 들어보십시오. 정상적인 100~120Hz 윙윙거리는 소리를 초과하는 소리는 코어가 느슨해졌거나 부분 방전되었음을 나타낼 수 있습니다.
• 냉각 팬이나 펌프(있는 경우)가 올바르게 작동하는지 확인하십시오.

전기 테스트

• 회전율 테스트(TTR): 1차 전압과 2차 전압의 비율이 명판과 일치하는지 확인합니다. 허용 가능한 편차는 일반적으로 ±0.5% 명판 비율.
• 절연 저항(IR) 테스트: 에이pply 500 V or 1,000 V DC via a megohmmeter between windings and between windings and core. Values above 1,000MΩ 일반적으로 중전압 장치의 경우 건강한 것으로 간주됩니다.
• DC 권선 저항: 단락된 회전 또는 느슨한 연결을 감지합니다. 측정된 값을 공장 데이터와 비교합니다. 2% 이상의 편차는 조사를 영장을 줍니다.
• 용존 가스 분석(DGA): 오일로 채워진 변압기의 경우 절연 오일에 용해된 가스를 측정하여 초기 결함을 식별합니다(예: 아세틸렌은 아크를 나타내고 수소는 부분 방전을 나타냄).
• 역률/탄 델타 테스트: 절연체의 유전 손실을 측정합니다. 다음을 초과하는 값 0.5%~1% 기름 종이 단열 시스템의 경우 습기 침투 또는 노화가 발생할 수 있습니다.

권장 유지보수 간격

귀하의 애플리케이션에 적합한 변압기 선택

변압기를 선택하려면 여러 매개변수를 부하 및 환경에 맞춰야 합니다. 크기가 작으면 과열 및 조기 고장이 발생합니다. 대형화는 자본을 낭비하고 무부하 손실을 증가시킵니다.

• kVA 등급: 총 연결된 부하(kW)를 역률로 나눈 다음 향후 확장을 위해 20~25%의 안전 여유를 추가합니다.
• 전압 비율: 1차 전압을 공급 장치에 맞추고 2차 전압을 부하 요구 사항에 일치시킵니다. 공급 전압이 변하는 경우 탭 절환기 범위를 확인하십시오.
• 절연 등급: 실내의 화재에 민감한 장소(예: 병원, 고층 건물)에는 건식 유형을 선택하십시오. 더 높은 등급이 필요한 실외 변전소의 경우 오일 침지형입니다.
• 작동 주파수: 50Hz 또는 60Hz 호환성을 확인하십시오. 60Hz용으로 설계된 변압기는 동일한 전압에서 50Hz로 작동할 경우 과열되어 포화됩니다.
• 환경 조건: 습하고 부식성이 있거나 고도가 높은 환경의 경우 캡슐형 권선, 열대 코팅 또는 고도 감소 장치를 지정하십시오.

검증된 저주파 변압기 성능을 요구하는 산업 및 신에너지 응용 분야를 위해 Ningbo Chuangbiao Electronic Technology Co., Ltd.는 용접 변압기 및 전압 조정기부터 PV 인버터 변압기 및 에너지 저장 시스템 장치에 이르기까지 엄격한 품질 표준과 심층적인 응용 전문 지식을 바탕으로 엔지니어링 솔루션을 제공합니다.
