변압기에 대한 전체 가이드: 유형, 등급 및 애플리케이션

안 전기 변압기 전자기 유도를 통해 회로 간에 전기 에너지를 전달하는 정적 전자기 장치입니다. VA(볼트암페어) 또는 kVA(킬로볼트 암페어)로 표시되는 정격은 과열 없이 지속적으로 처리할 수 있는 최대 부하를 나타냅니다. 안전하고 효율적인 전력 시스템 설계를 위해서는 변압기의 등급, 유형, 애플리케이션에 적합한 유형을 이해하는 것이 필수적입니다.

변압기의 등급은 어떻게 됩니까?

변압기의 등급은 다음과 같습니다. 볼트암페어(VA) 또는 킬로볼트암페어(kVA) 와트가 아니라 입니다. 정격은 역률에 관계없이 저항성 부하와 반응성 부하를 모두 고려해야 하기 때문입니다. 정격은 변압기의 정격 전압과 1차측 또는 2차측 정격 전류의 곱을 반영합니다.

변압기 명판의 주요 매개변수는 다음과 같습니다.

• kVA 등급 – 총 피상 전력 용량(예: 50kVA, 500kVA)
• 1차 및 2차 전압 – 입력 및 출력 전압 레벨(예: 11,000V / 400V)
• 빈도 – 일반적으로 50Hz 또는 60Hz
• 임피던스(%Z) – 단락 전류에 영향을 미칩니다. 일반적인 값의 범위는 4%~6%입니다.
• 냉각 등급 – 대형 유닛의 경우 ONAN(Oil Natural Air Natural), ONAF, OFAF 등; 건식의 경우 AN 또는 AA
• 절연 등급 – 클래스 B(130°C), 클래스 F(155°C) 또는 클래스 H(180°C)와 같은 온도 등급

예를 들어, 400V에서 100kVA 변압기 2차측은 최대 144.3A(3상의 경우 100,000 ¼ 400 × √3)의 전류를 공급할 수 있습니다. 이를 초과하면 절연 성능이 지속적으로 저하되어 결국 고장이 발생합니다.

승압 변압기와 강압 변압기

전기 변압기의 가장 기본적인 분류는 전압 변환 방향에 따른 것입니다.

승압 변압기

승압 변압기는 1차에서 2차로 전압을 증가시킵니다. 2차 권선은 1차 권선보다 더 많은 권선을 가지고 있습니다. 예를 들어, 11kV를 생산하는 발전기 장거리 전송을 위해 승압 변압기에 400kV를 공급하여 전류를 줄여 저항 손실(P = I²R)을 1,000배 이상 줄일 수 있습니다. 발전소는 일반적으로 출력 단계에서 승압 변압기를 사용합니다.

강압 변압기

강압 변압기는 최종 사용자의 안전한 소비를 위해 전압을 줄입니다. 배전 변전소는 33kV 또는 11kV에서 400V/230V 주거용 및 상업용 공급. 더 작은 강압 장치(예: 240V~12V)는 저전압 조명, 초인종 및 HVAC 제어 시스템에 전력을 공급합니다.

두 가지 유형 모두 동일한 권선비 원칙을 따릅니다. V₁/V₂ = N₁/N². 여기서 V는 전압이고 N은 권선 권선 수입니다.

다양한 유형의 변압기 및 해당 응용 분야

변압기는 다양한 형태로 설계되었으며 각 형태는 특정 성능 요구 사항, 환경 및 전력 수준에 맞게 최적화되었습니다. 다음은 가장 중요한 유형입니다.

전력 변압기

전력 변압기는 전송 네트워크에서 작동합니다. 33kV 이상의 전압 등급은 일반적으로 100MVA에서 1,000MVA 이상입니다. 이는 거의 연속적인 전체 부하 작동을 위해 설계되었으며 다른 모든 요소보다 낮은 손실을 우선시합니다. 유중 냉각(ONAN/ONAF)이 표준입니다. 그들의 효율성은 일반적으로 다음을 초과합니다. 99% , 그리드 규모에서는 0.1%의 개선도 중요합니다.

Ningbo Chuangbiao Electronic Technology Co., Ltd.는 전력 시스템 인프라 내에 저주파 변압기 기술을 적용하여 효율적인 에너지 전송을 보장하고 라인 손실을 줄여 안정적인 그리드 운영을 보장합니다.

배전 변압기

배전 변압기는 배송 지점에서 중전압(일반적으로 11kV 또는 33kV)에서 저전압(400V/230V)으로 전압을 낮춥니다. 가변 부하에서 작동하며 정격은 다음과 같습니다. 25kVA ~ 2,500kVA . 오일형과 건식(캐스트 수지) 변형이 모두 일반적이며, 화재 안전으로 인해 실내에서는 건식형이 선호됩니다.

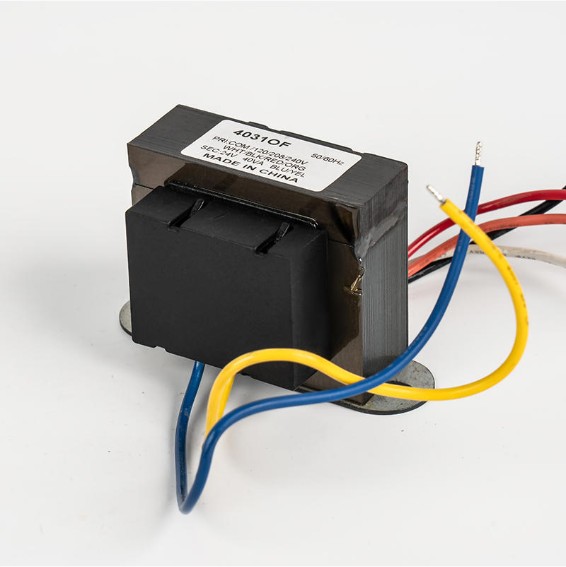

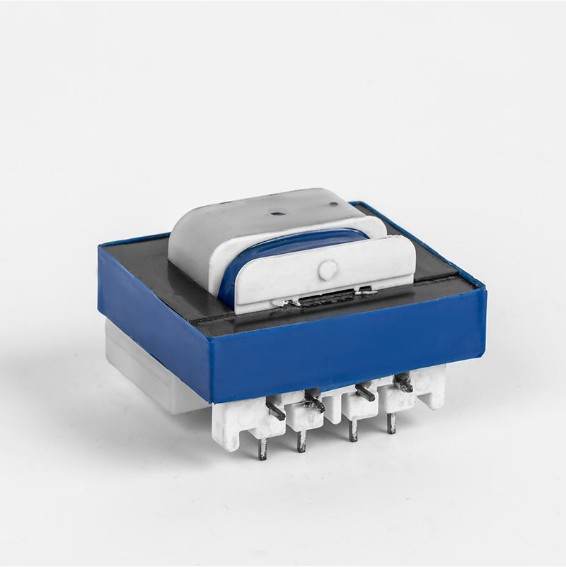

에어컨 변압기

안 air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive 압축기, 팬 모터 및 제어 보드 . 분할 시스템 에어컨에서 제어 보드 변압기는 일반적으로 온도 조절 장치 회로에 대해 24V AC를 출력합니다. 대형 상업용 HVAC 장치는 제어 전원으로 40~150VA 등급의 변압기를 사용할 수 있습니다.

인버터형 에어컨에서 변압기는 AC-DC-AC 변환 체인의 일부로 작동합니다. 여기서 효율적인 변압기 설계는 장치의 에너지 등급(EER/COP)에 직접적인 영향을 미칩니다. Chuangbiao의 저주파 변압기는 냉동 장비에서 이러한 역할을 정확하게 수행합니다. 즉, AC 전력을 압축기 및 팬 모터 구동에 적합한 DC로 변환하여 효율적인 냉각 또는 가열을 달성합니다.

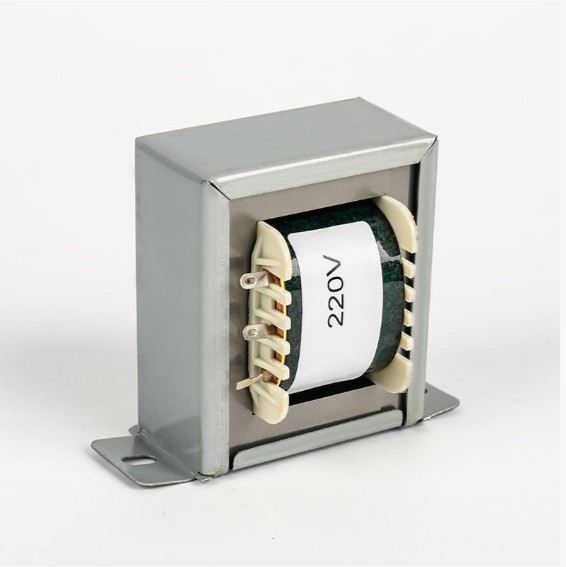

절연 변압기

안 isolation transformer has a 1:1 회전비 —주요 목적은 전압 변환이 아니라 회로 간의 갈바닉 절연입니다. 이는 접지 루프를 차단하고 공통 모드 잡음을 억제하며 병원, 실험실, 데이터 센터와 같은 환경에서 직원의 안전을 보장합니다.

참고할 주요 사양:

• 절연 전압 : 일반적으로 권선 간 1,500V ~ 4,000V
• 누설전류 : 의료 등급 장치는 누출을 500μA 미만으로 유지해야 합니다(IEC 60601).
• 차폐 권선 : 패러데이 차폐는 민감한 전자 장치의 용량성 결합을 더욱 감소시킵니다.

산업 자동화에서 절연 변압기는 전력선의 고전압 과도 현상으로부터 PLC와 센서를 보호합니다.

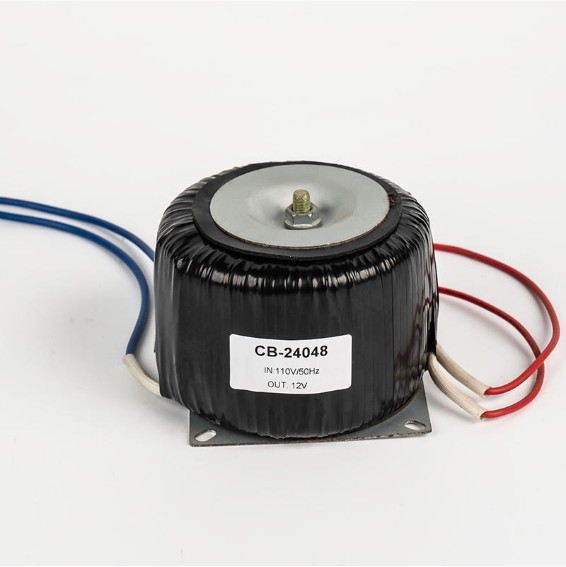

토로이달 변압기

토로이달 변압기는 기존 E-I 라미네이트 스택 대신 도넛 모양(토로이달) 자기 코어를 사용합니다. 연속적인 코어 경로는 공극을 제거하여 다음을 제공합니다.

• 최대 95~98% 효율성 , 비교 가능한 EI 코어 설계의 경우 ~85~90%
• 낮은 전자기 간섭(EMI) – 표유 자기장은 일반적으로 EI 코어 변압기보다 8~10배 낮습니다.
• 소형 및 경량 – 동급 EI 디자인보다 최대 50% 더 작고 가벼움
• 낮은 무부하 손실 및 가청 소음

토로이달 변압기는 공간과 EMI가 중요한 제약이 되는 오디오 장비, 의료 기기, 산업용 제어 패널 및 프리미엄 전원 공급 장치에 널리 사용됩니다. 주요 제한 사항은 기존 라미네이트 설계에 비해 VA당 비용이 더 높고 코어 포화를 유발하는 DC 오프셋에 대한 민감성입니다.

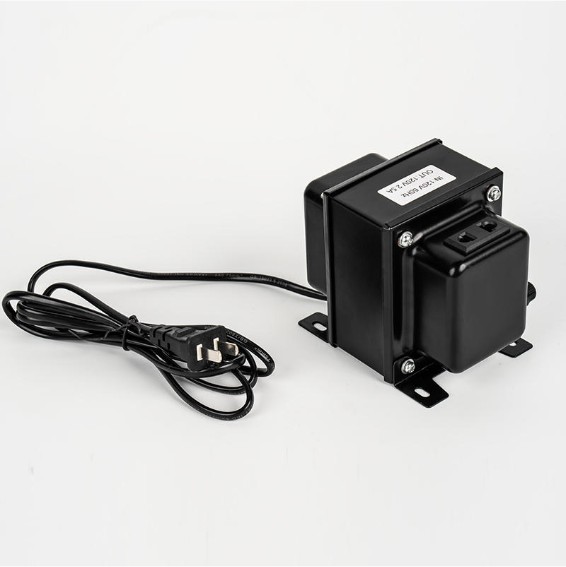

자동 변압기

안 auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it 더 컴팩트하고 저렴하게 - 220V에서 110V로의 변환 또는 모터 소프트 스타트와 같이 적당한 전압 조정이 필요한 경우에 유용합니다. 그러나 갈바닉 절연을 제공하지 않으므로 안전 절연이 필요한 곳에는 적합하지 않습니다.

계기용 변압기(CT & PT)

변류기(CT)와 전위/전압 변압기(PT/VT)는 다음 용도로 사용됩니다. 측정 및 보호 , 전원 공급이 아닙니다. 안전한 측정을 위해 1000:5A 등급의 CT가 전류를 낮춥니다. 11,000:110V 정격의 PT를 사용하면 전압계와 계전기가 표준 장비 수준에서 작동할 수 있습니다. 정확도 등급은 계량의 경우 0.1~3이고 보호의 경우 5P 또는 10P입니다.

변압기 유형 개요

산업 및 신에너지 응용 분야의 저주파 변압기

저주파 변압기(50 또는 60Hz 주 주파수에서 작동)는 견고성, 고효율 및 대규모 전력 레벨을 안정적으로 처리할 수 있는 능력으로 인해 산업용 전력 시스템의 중추로 남아 있습니다. 고주파수 스위칭 변압기와 달리 저주파 설계는 본질적으로 내구성이 뛰어나고 열악한 환경에 더 적합합니다.

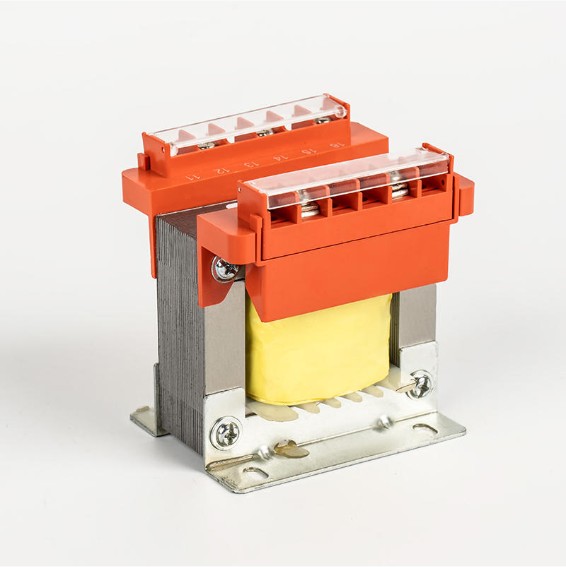

산업 제어 및 자동화

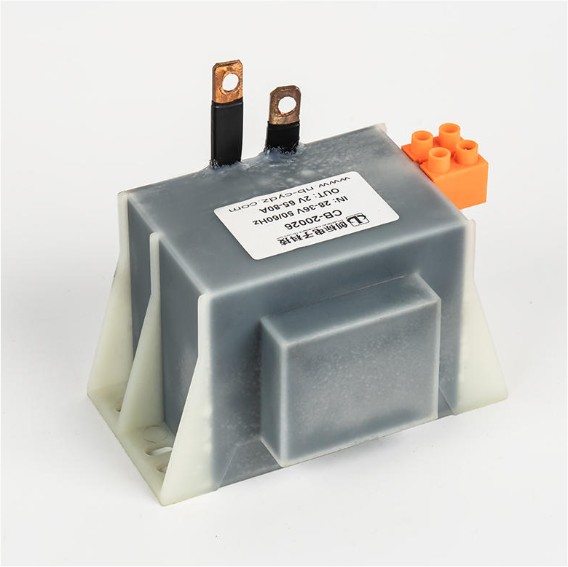

산업 자동화 시스템에서 저주파 변압기는 전력 제어의 핵심 구성 요소 역할을 하며 AC-DC 변환을 구현하고 모터 및 액추에이터를 구동합니다. 전기 용접기에서는 다음을 제공합니다. 안정적인 용접 전압 및 전류 —일관적인 용접 품질에 중요합니다. 전압 조정기와 안정기는 변동하는 부하에서 엄격한 출력 허용 오차를 유지하기 위해 저주파 변압기에 의존합니다.

태양광 인버터 및 에너지 저장 장치

재생 가능 에너지가 전 세계적으로 확장됨에 따라 저주파 변압기는 광전지(PV) 인버터에 없어서는 안 될 요소가 되었습니다. 에서 계통 연계형 PV 시스템 , 변압기는 태양광 패널의 DC를 그리드 호환 AC로 변환하여 전압을 그리드 레벨까지 승압하는 동시에 많은 국가의 규제 요구 사항인 필수 갈바닉 절연을 제공합니다. 일반적인 PV 인버터 변압기는 97~98.5%의 효율로 작동합니다.

배터리 에너지 저장 시스템(BESS)에서 변압기는 그리드에서 배터리를 충전하고(AC에서 DC로) 그리드나 부하로 다시 방전하는(DC에서 AC로) 양방향 전력 흐름을 처리합니다. 사이클링 역할에 대한 신뢰성은 시스템 가동 시간과 왕복 효율성을 직접적으로 결정합니다.

Ningbo Chuangbiao Electronic Technology Co., Ltd.는 광전지 및 저장 환경에서 연속 작동에 필요한 열 안정성과 고효율을 결합하여 이러한 신에너지 응용 분야에 정확하게 최적화된 저주파 변압기를 개발합니다.

조명 및 가전제품

조명 응용 분야의 저주파 변압기는 전압을 조절하여 밝기와 색상 일관성을 제어합니다. 가전제품에서는 주전원 변동에도 안정적인 공급을 보장하여 장비 수명을 단축하거나 작동 오류를 일으킬 수 있는 전압 강하 또는 서지로부터 민감한 전자 장치를 보호합니다.

귀하의 애플리케이션에 적합한 변압기를 선택하는 방법

잘못된 변압기 유형이나 정격을 선택하면 과열, 조기 고장 또는 안전 위험이 발생할 수 있습니다. 다음 요소를 고려하십시오.

1. 부하 유형 및 역률 – 유도 부하(모터, 용접기)는 역률이 더 낮습니다. 이에 따라 kVA 크기를 조정하고 일반적으로 20~25%의 마진을 추가합니다.
2. 전압 요구 사항 – 입력(1차) 및 출력(2차) 전압을 확인하고 승압 또는 강압이 필요한지 여부를 확인하십시오.
3. 격리 요구 사항 – 안전 또는 소음 제거를 위해 갈바닉 절연이 필요한 경우 자동 변압기가 아닌 절연 또는 표준 2권선 변압기를 사용하십시오.
4. 물리적 제약 – 공간과 EMI가 중요한 경우(예: 오디오 앰프, 의료 기기) 환상형 설계를 선택합니다.
5. 환경 – 제한된 공간을 위한 실내 건식(캐스트 레진); 실외 변전소 또는 고용량 설치를 위한 오일 냉각식.
6. 효율성 및 운영 비용 – 연중무휴 24시간 가동되는 변압기의 경우 효율성 1% 향상 100kVA 장치에서는 연간 약 876kWh를 절약합니다. 이는 20년 자산 수명에 비해 상당한 수준입니다.

항상 해당 표준을 준수하는지 확인하십시오. IEC 60076(전력 변압기), IEC 61558(안전 변압기) 또는 북미 애플리케이션용 IEEE C57 시리즈.
